FABREEKA 主动隔振 ISO-MOD-A-1000

名称:FABREEKA 主动隔振 ISO-MOD-A-1000

详细信息

主动隔振系统


Fabreeka“ISO-MOD-A”是一种高性能主动隔振系统。它由单独的单元组成,这些单元将放置在待隔振设备下方。这些单元被设计为仅在 4 个或更多(6、8、10、…)的隔振器中工作。Fabreeka“ISOMOD- A”隔振系统可用于保护振动敏感设备免受环境干扰。通过将其放置在“ISO-MOD-A”隔振器上,可以有效地将其与地板和建筑物振动、脚步声、过往车辆或附近其他机器等干扰隔离开来。此外,也能抵消和稳定来自于例如 XY 移动平台相关应用产生的自身激励。


Fabreeka“ISO-MOD-A”隔振器基于带主动反馈控制的软支撑设计。对于一组 4 个或更多独立单元,通过传感器在所有 6 个自由度上测量偏转,并通过无接触致动器施加主动控制力。由于内部控制,“ISO-MOD-A”隔振器为直接激励和连续振动的强隔离提供了快速的稳定时间。


技术规格

规格参数 (基于每个隔振单元)                             单位


ISO-MOD-A 重量                                                [kg]                              10



【长 x 宽 x 高】                                                 [mm]                     240*240*120


负载范围
(ISO-MOD-A-100-400, ISO-MOD-A-300-600,          [kg]               100-400,300-600,500-800,700-1000
ISO-MOD-A-500-800, ISO-MOD-A-700-1000)



隔振机理                                                                                     具有主动控制力的被动悬架



蕞大控制力 (垂直/ 水平)                                         [N]                              12/10


使用电压                                                                                        [V/Hz]                      100-240/50,60


蕞大耗电功率                                                         [W]                               120


发射声压级别                                                    [db(A)]                         <70


工作温度                                                          [℃/F]                         10-40/50-104


工作湿度                                                          [%]                              0-60


工作海拔高度                                                   [m/ft]                         <4000/13123


防护等级                                                                                             IP20



FABREEKA“ISO-MOD-A”的安装

FabreekaISO-MOD-A”隔振器设计为在一组4个或多个独立单元中工作。这些单元必须放置在一个特殊的布置中,如下图所示,对于4个单元的情况。使用更多单元时,必须按手册要求相应分布。这些单元蕞好以矩形的形式放置。XY方向上的距离可能不同,但由于稳定性问题,单元之间不应放置得太近。应用的整体重zhong心必须安全地位于由4个或多个隔振器单元形成的矩形内。应确保每个隔振器装置上的重量负载相等进行精jing确放置,并且必须在有效载荷范围内。放置隔振器单元后,首先通过网络电缆将中央配电箱与所有隔振器单元连接,然后将配电箱与电源插座连接。

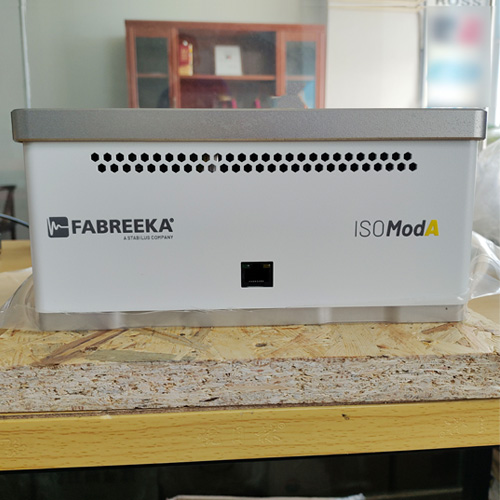

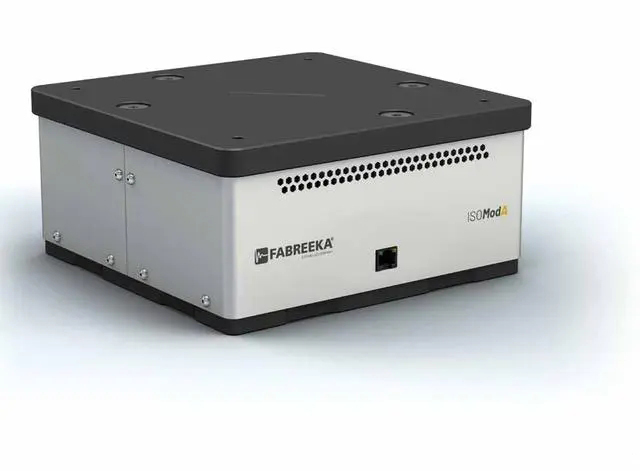

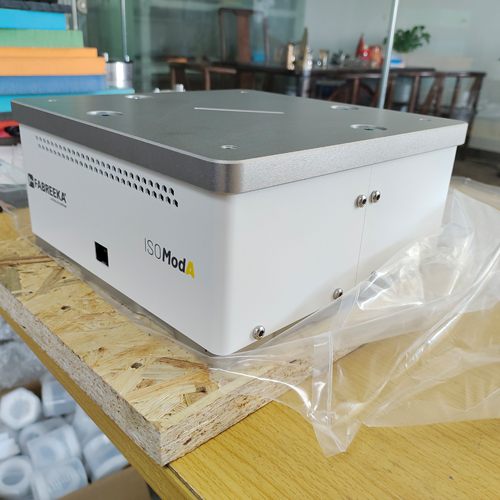

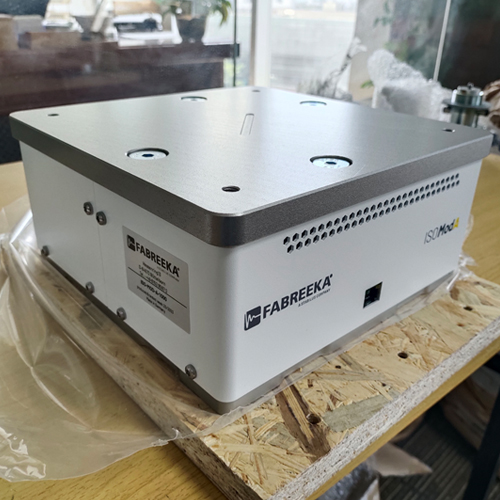

产品实拍图展示

FABREEKA主动隔振系统


FABREEKA主动隔振系统


FABREEKA主动隔振系统


                            FABREEKA主动隔振系统







Fabreeka“ISO-MOD-A”主动隔振系统,减震垫,隔振器
