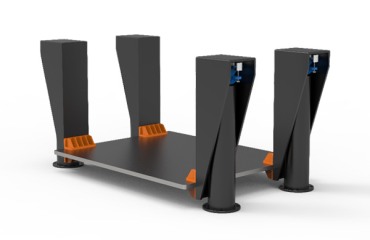

摇篮式平台和订制的机台架
可以降低系统的中心,从而增加了气浮式减震系统的稳定性。
正确使用气浮式减振器的一个重要条件就是将减 振器放置于需要减振的设备之下。在系统的设计 中,减振器的弹性平面应该尽可能的接近有效载 荷负载和其支撑结构的重心。
当有效载荷在水平方向上振动时其重心高于减振系统的弹性平面,就会产生摇摆现象。如果重心高于弹性平面很多,整个系统则会出现不稳定。气浮式减振器的放置位置一定要满足稳定系统的要求。
使用摇篮式平台可以使减振器更接近重心,进而减少摇摆现象。当不能对机器的底部进行修改用来放置减振器的情况下和需要刚性支撑框架的系统,都可以使用摇篮式平台。
摇篮式平台的结构和动态设计是十分重要的。在使用PAL或者PLM减振器时,控制设备本身重量引起的压力和形变(弯曲)和动态刚度(结构共振)是成功方案的一个组成部分。
